OE 60M/30M Metallserie



• Standard 2,5 mm fiberhylsa
• Plugga hylsan-änden i jämnhöjd med monteringsytan för enkel rengöring/underhåll
• Fiberinriktningshylsa placerad på sockelsidan, avtagbar och utbytbar
• Hylshylsa designad för enkelt underhåll





• Kontaktstift: 7–11 kärnor
• Kontaktmotstånd:<10 mΩ
• Isolationsmotstånd:
• Normal condition: >2000 MΩ
• Environmental test: >1000 MΩ
• Dielektrisk styrka: Mindre än eller lika med 2000V/DC, 1 min
• Enkel-Kärnströmsklassificering: Mindre än eller lika med 40A
• Insättningsförlust:
• 1310 nm: 1,2 dB standard / 0,3 dB låg förlust
• 1550 nm: 1,0 dB standard / 0,25 dB låg förlust
• Mekaniskt liv:
• Connector: >500 cykler
• Tätningsring: 100 cykler
• Fabrikstesttryck:
• Standard sidotryck: 30 MPa
• Anpassningsbar upp till 60 MPa sidotryck
• Sockel med längsgående vattentät funktion
• Driftstemperatur: -45 grader till 90 grader





• Kontakthus: Standard rostfritt stål 316L (anpassningsbar till titanlegering TC4)
• Optiska kontakter: Zirconia keramisk hylsa
• Elektriska kontakter: Guldpläterad-mässing
• Tätande ändlock: Rostfritt stål 316L
• Kabel: Polyuretan eller gummi-mantlad kabel





Konfiguration: 2 optiska + 5 elektriska + 1 RF-kärnor Strömvärde per kärna: 20A Driftspänning: 500V DC/AC rms Dielektrisk styrka: 1000V DC Insättningsförlust: Mindre än eller lika med 1,0dB @1550nm

Konfiguration: 5 optiska + 4 elektriska kärnor Strömvärde per kärna: 20A Driftspänning: 500V DC/AC rms Dielektrisk styrka: 1000V DC Insättningsförlust: Mindre än eller lika med 1,0dB @1550nm

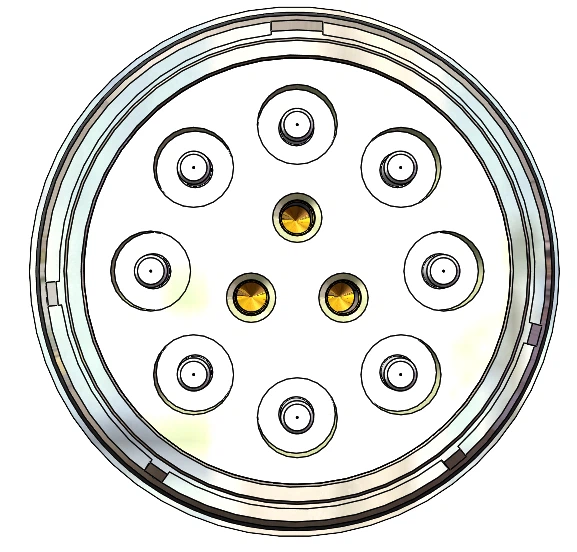

Konfiguration: 8 optiska + 3 elektriska kärnor Strömvärde (per kärna): 20A Driftspänning: 500V DC/AC RMS Dielektrisk motståndsspänning: 1000V DC Insättningsförlust (1550nm): Mindre än eller lika med 1,0dB

Obs: Anpassning tillgänglig för olika kärnantal (optiska, elektriska eller RF-överföringskrav).





Pluggdesigner:

Uttagsdesign:

Design av tätningslock:











✔ Underhållsoptimerad
Unik design med spolhylsa och utbytbara hylsor- på sidanminska stilleståndstiden med 50 %jämfört med traditionella undervattensanslutningar.

✔ Bransch-Ledande signalintegritet
Ultra-lågt0,25dB insättningsförlust @1550nm(låg-förlustalternativ) säkerställer maximal dataöverföringseffektivitet.

✔ Hybridkonfigurationsflexibilitet
Anpassa medupp till 11 blandade kärnor(optisk+elektrisk+RF) i en enda kompakt kontakt.

✔ Djup-tillförlitlighet i havet
Titan TC4 hölje alternativ och60 MPa tryckklassningklarar de tuffaste undervattensförhållandena.

✔ Beprövad hållbarhet

500 parningscykler (byte av tätning rekommenderas var 100:e cykler för optimal prestanda).





F: Hur förbättrar spolhylsdesignen underhållet?
A: Denpluggens fiberände-passar perfekt mot dess yta, vilket möjliggör snabb-torkning utan att demonteras. I kombination meduttagets avtagbara hylsa, detta minskar den typiska rengöringstiden från 30 minuter till under 5 minuter.

F: Kan jag använda detta för både kraft- och dataöverföring?
A: Absolut. De2 optiska + 5 elektriska + 1 RFDen visade konfigurationen är bara ett exempel – vi kan byggaalla hybridkombinationer upp till 11 kärnor.

F: Varför rekommenderar man att tätningen byts ut var 100:e cykel?
A: While the connector itself lasts >500 cykler,byte av o-ringar med 100-cykelintervall säkerställer konsekvent IP68 vattentätheti kritiska tillämpningar.

F: Är titanhus värt uppgraderingen?
A: Viktigt för:

Deepwater (>3000m)applikationer

Hög-salthaltmiljöer

Permanenta installationerdär korrosionsbeständigheten är kritisk

F: Vad gör ditt alternativ med låg-förlust överlägsen?
A: Vårt0,25dB vid 1550nmbetyg är40% lägreän industristandard-0,4dB-kontakter, vilket möjliggör längre oupprepade intervall.
