F2X64 Dual-Axis Medium-Lågprecisions-IMMA

Miniatyr kompakt design
All-solid-design
Stark miljöanpassningsförmåga

Skicka förfrågan

Beskrivning

Huvudfunktioner

Miniatyr kompakt design
All-solid-design
Stark miljöanpassningsförmåga
Hög tillförlitlighet, ultra-lång livslängd
Fullständigt DigitalRS-422 elektriskt gränssnittsutgång

Applikationsfält

EO Pod
Flygkontrollplattform
Optisk/fotografiplattform
Plattformsstabiliseringsenhet
SatCom-på-förflyttningen-
Tröghetsmätenhet
Lätt UAV

Produktöversikt

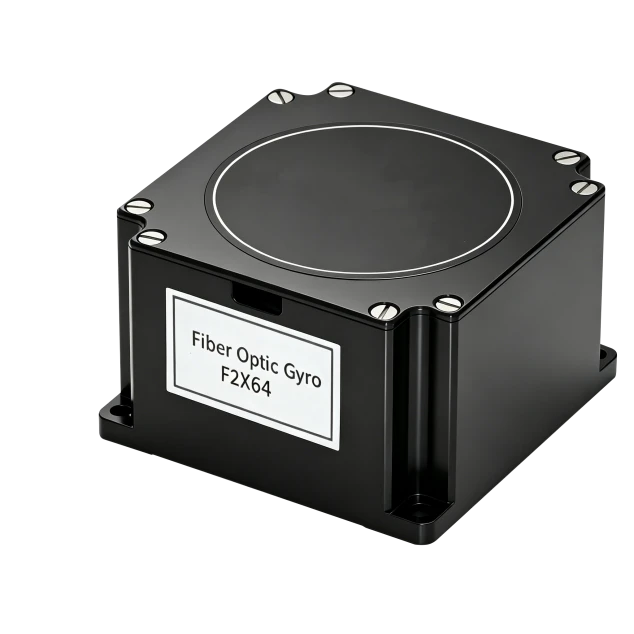

F2X64 är ett miniatyriserat fiberoptiskt gyroskop med integrerade kretsar och optiska vägar som bryter från traditionell design. Den fungerar som en idealisk vinkelhastighetssensor med hög-precision för kontrollapplikationer och används i stor utsträckning vid tröghetsmätning. Byggd på beprövad design med tekniska optimeringar för massproduktion, levererar den exceptionell kostnadsprestanda. Med kompakt storlek, låg vikt, låg strömförbrukning och ett enkelt gränssnitt är F2X64 det bästa valet för navigering och kontrollfält.

Unik teknik

Företaget är ett-högteknologiskt företag med fullständiga slutna-slingfunktioner från fiberlindningsutrustning och spolar till FOG, fiber/MEMS tröghetsprodukter, IMU-kretsar, programvara och testutrustning. End-to-end process control förbättrar kvaliteten och minskar kostnaderna. Arbetar under ISO9001 med strikta processer, säkerställer tillförlitlighet och konsekvens. Inom intelligent kolbrytning spelar INS en avgörande roll, med FOG som nyckelkomponenten. F2X64, med hög precision, lång livslängd och stöttålighet, förbättrar avsevärt INS-prestandan-ett idealiskt val för tröghetsnavigering med hög-precision

F2X64 Dual-Axis Medium-Lågprecisions-IMMA

F2X64 Dual-Axis FOG-prestandaparametrar

Parameter	A	B	Anmärkningar
Bias Stability (grad /h,1σ,10s)	Mindre än eller lika med 1,0	Mindre än eller lika med 0,5	2 timmars kontinuerligt test, 10 sek.
Stabiliseringstid(er)	＜10	＜10
Bias repeterbarhet (grad /h,1σ)	Mindre än eller lika med 1,0	Mindre än eller lika med 0,5	Beräknat från 3 testkörningar
Full-Temp. Bias repeterbarhet (grad/timme)	Mindre än eller lika med 1,0	Mindre än eller lika med 0,5
Skalfaktor olinjäritet (ppm)	Mindre än eller lika med 50	Mindre än eller lika med 30	Rumstemperatur
Skalfaktor repeterbarhet (ppm)	Mindre än eller lika med 100	Mindre än eller lika med 50	Rumstemperatur
Dynamiskt omfång (grad/s)	±400
Bandbredd (Hz)	Större än eller lika med 200
Driftstemperatur (grad)	-40-+65
Förvaringstemperatur (grad)	-50-+70
Vibration (g, Hz)	4.2, 20-2000
Vikt (g)	300±50
Mått (mm)	646042

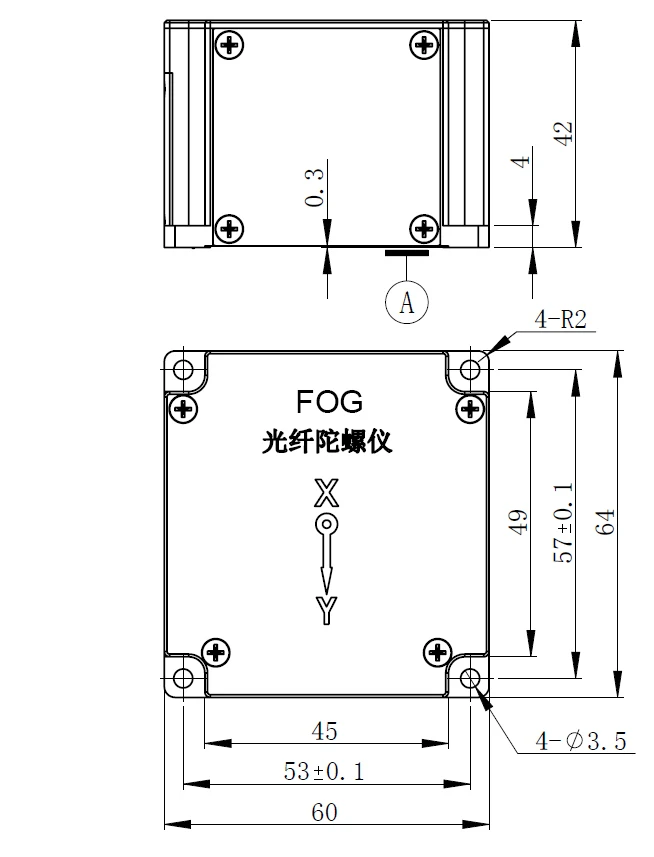

Måttritning

product-654-857

Introduktion

Fiberoptiskt gyro, som en ny typ av alla-solid-gyro, har fördelarna med snabb start, brett mätområde och hög tillförlitlighet. F2X64 Dual Axis Fiberoptic Gyro med låg precision kan appliceras på Det kan appliceras på fordons-monterade stabiliserade plattformar, styrhuvuden och slingsilos, etc.

1.1 Tillämpning

Denna handbok är endast tillämplig på produkter i F2X64-serien och innehåller prestandaspecifikationer, tekniska förhållanden, yttre mått och installation och användning. Bland dem inkluderar de tekniska förhållandena produktens miljöområde, elektriska prestanda och fysiska egenskaper.

1.2 Huvudparametrar

1.2.1 Fiberoptiskt gyroskop med huvudprestanda:

Tabell 1 Huvudindex

Parameter	A	B	Anmärkningar
Bias Stability (grad /h,1σ,10s)	Mindre än eller lika med 1,0	Mindre än eller lika med 0,5	2 timmars kontinuerligt test, 10 sek.
Stabiliseringstid(er)	＜10	＜10
Bias repeterbarhet (grad /h,1σ)	Mindre än eller lika med 1,0	Mindre än eller lika med 0,5	Beräknat från 3 testkörningar
Full-Temp. Bias repeterbarhet (grad/timme)	Mindre än eller lika med 1,0	Mindre än eller lika med 0,5
Skalfaktor olinjäritet (ppm)	Mindre än eller lika med 50	Mindre än eller lika med 30	Rumstemperatur
Skalfaktor repeterbarhet (ppm)	Mindre än eller lika med 100	Mindre än eller lika med 50	Rumstemperatur
Dynamiskt omfång (grad/s)	±400
Bandbredd (Hz)	Större än eller lika med 200
Driftstemperatur (grad)	-40-+65
Förvaringstemperatur (grad)	-50-+70
Vibration (g, Hz)	4.2, 20-2000

1.2.2 Mekanisk provning

1.2.2.1 Sinusformad skanningsvibration

Gyrot fixeras på vibrationsbordet genom fixturen enligt vibrationsriktningen, och gyroskopet utför sinusavsökning i 3 riktningar, motsvarande X-axelns, Y-axelns respektive Z-axelns riktningar. Vibrationssteg; vibrationstabell plus excitation, till gyroskopets effekt, efter en viss uppvärmningsperiod- (gyrostart-upptid), testa gyroskopets utgående värde, ca 5min; sinusformade vibrationer. Vibrationsförhållanden: 20Hz-2000Hz, skanningstid 5min, amplitud 4,2g. vibrationsprocess, registrera gyroskopets utsignal.

Slumpmässig vibration

Vibrationsfrekvens: 20Hz~2000Hz

Vibrationstid: 5 min för varje axel

Vibrationsriktning: X, Y, Z-axel

Vibrationsspektrum: se figur 1

Indexkrav:

Fiberoptiskt gyro ska inte ha någon resonans med sinusformad avsökning i intervallet 20 HZ till 2000 Hz.

Slumpmässig vibration: det absoluta värdet av förspänningen i vibrationen och den genomsnittliga förspänningen före och efter vibrationen ska vara mindre än 1º/h.

1.2.2.2 Mekaniska stötar är enligt tabell 2.

Tabell 2 Påverkansförhållanden

Toppacceleration (g)	30
Varaktighet (ms)	10
Tider av effekter	3 gånger i varje riktning
Vågform	halv-sinusvåg
Vägbeskrivning	X, Y, Z
Vägbeskrivning	Obs: Intervallet mellan två stötar är inte mindre än 1,5 s.

Stötprocess, produkten ska kunna fungera normalt efter mekaniska stötar i tillståndet av elektricitet, förspänningen bör vara mindre än 1º/h före och efter stöten.

2 Kommunikationsprotokoll

2.1 RS-422-metod

Baudhastighet: 460,8K;

Kommunikationsramformat

Per ram innehåller 10 byte, den första byten är 0x80. Byte 1, 2, 3 är gyrots höga, medium och låga 8-bitars data i horisontell riktning. Byte 5, 6, 7 är gyrots höga, medium och låga 8-bitars data i vertikal riktning. Byte 8, 9 är för temperaturen, byte 10 är summan av byte 2-9, tar de lägre 8 bitarna.

Formatet visas i Tabell 3, 11 bitar per byte, i följande ordning: Börja från 1 bit

Databit är 8 bitar (skicka låg först, sedan hög), jämn paritet är 1 bit, stoppbit är 1 bit

Kommunikationsregel

Gyrot börjar skicka data efter att det har upptäckt att den externa triggersignalen faller, 2000Hz stöds.

Tabell 3 Format för varje byte i utdataramen

Byte	Betydelse	Bit 7	Bit 6	Bit 5	Bit 4	Bit 3	Bit 2	Bit 1	Bit 0
1	Rubrik	1	0	0	0	0	0	0	0
2	Horisontell gyro hög 8 bitar	PD23	PD22	PD21	PD20	PD19	PD18	PD17	PD16
3	Horisontell gyro medium 8 bitar	PD15	PD14	PD13	PD12	PD11	PD10	PD9	PD8
4	Horisontell gyro låg 8 bitar	PD7	PD6	PD5	PD4	PD3	PD2	PD1	PD0
5	Vertikal gyro hög 8 bitar	CD23	CD22	CD21	CD20	CD19	CD18	CD17	CD16
6	Vertikal gyro medium 8 bitar	CD15	CD14	CD13	CD12	CD11	CD10	CD9	CD8
7	Vertikal gyro låg 8 bitar	CD7	CD6	CD5	CD4	CD3	CD2	CD1	CD0
8	Temperatur	X	X	T13	T12	T11	T10	T9	T8
9	Temperatur	T7	T6	T5	T4	T3	T2	T1	T0
10	Verifieringsram	Summan av byte 2 till 9 tar de lägre 8 bitarna.

3 Anslutningsdefinition

Det elektriska gränssnittet för gyroskopet använder en J30-15ZK-kontakt, definierad i Tabell 4.

Stift	Pin Definition	Mark	Färg
1	Seriell port: Transmit+	TX+ (gyrosignal +)	Gul
2	Seriell port: Överför-	TX- (gyrosignal -)	Orange
3	Seriell port: Receive+	RX+ (extern synksignal +)	Blå
4	Seriell port: Ta emot-	RX- (extern synkroniseringssignal -)	Grön
5, 13	Ström +5V	+5V	Röd
6, 7	GND	GND	Svart

4 Dimension

Horisontellt fiberoptiskt gyroskop med två axlar: 64 mm × 60 mm × 42 mm, monteringsmått: fyra hål 53 mm × 57 mm, monteringsskruvar: 4 M3-skruvar, formen och monteringsmåtten visas i figur 2.
